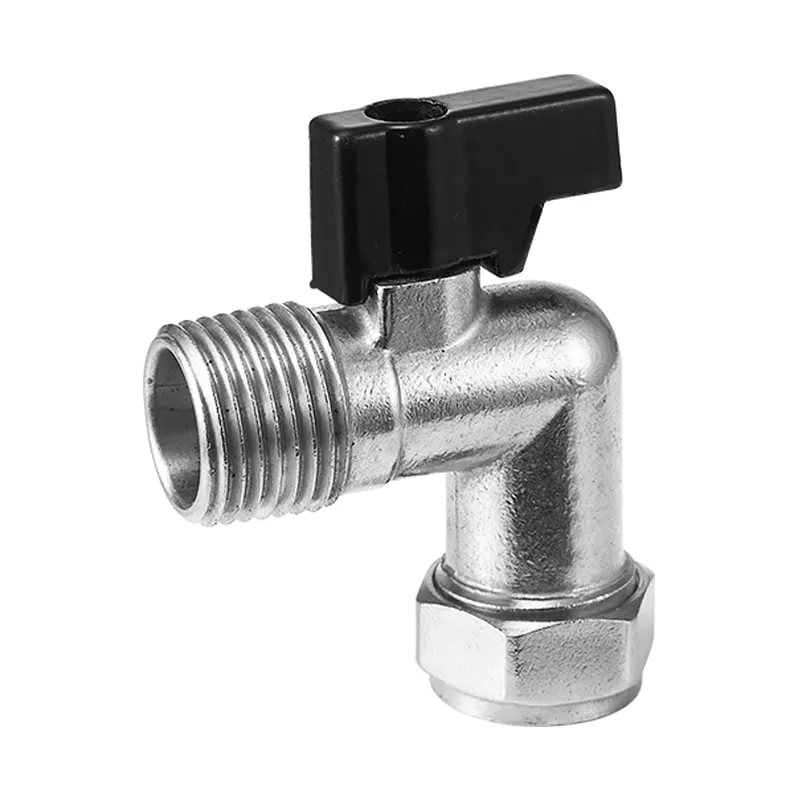

¿Por qué la válvula de bola de latón totalmente doblada a 90° con rosca externa es ideal para diseños de tuberías compactos?

Cuando los diseñadores manejan rutas de tuberías que necesitan un cambio de dirección de 90 grados y un control de cierre independiente,Válvula de bola de latón completamente doblada a 90° con rosca externafusiona dos funciones en una sola unidad. Las soluciones de tuberías tradicionales suelen montar una válvula de bola estándar más un codo, lo que crea juntas de conexión adicionales. Cada junta adicional agrega posibles puntos de fuga y aumenta la ocupación general del espacio dentro del espacio interior limitado del gabinete o del equipo. La estructura curvada integrada elimina la necesidad de piezas de codo adicionales y mantiene el canal de flujo de paso completo para reducir la pérdida de presión durante la transmisión de fluidos.

1. Lógica de diseño central de válvulas de tubería de tipo angular

Las válvulas de bola tipo ángulo reinventan la estructura de válvula directa convencional. El cuerpo doblado 90 grados completa la transición de dirección mientras que el mecanismo de bola interno ofrece una operación de apertura y cierre de un cuarto de vuelta. El canal interno de paso total mantiene el diámetro interior consistente con las tuberías de conexión, evitando la contracción del flujo que comúnmente existe en muchas válvulas de cierre de ángulo comunes. Los medios pueden pasar sin un aumento evidente de la resistencia al flujo.

Los extremos de rosca externos admiten una conexión roscada directa hacia los puertos de tubería correspondientes. Durante los trabajos de conexión no se necesitan soldaduras ni herramientas especiales complejas. Esta característica aporta comodidad para el montaje in situ y el posterior desmontaje para mantenimiento. Los ingenieros pueden reemplazar o inspeccionar esta válvula sin destruir los segmentos de tubería circundantes.

• La curva integrada de 90 grados elimina los codos adicionales y las juntas intermedias
• La estructura de bola de paso total mantiene una capacidad de flujo estable y una baja caída de presión.
• Las interfaces de rosca externa se ajustan a las especificaciones de conexión de tuberías estándar ampliamente adoptadas.
• La operación manual de un cuarto de vuelta ofrece una respuesta rápida de apertura y cierre.

Muchos gabinetes mecánicos compactos y diseños de plomería de montaje en pared se benefician de este concepto estructural.Válvula de bola de latón completamente doblada a 90° con rosca externaelimina combinaciones de accesorios redundantes y optimiza la disposición espacial de toda la tubería.

2. Rendimiento del material de latón para componentes de control de fluidos

El latón sigue siendo una aleación ampliamente confiable para hardware de control de fluidos. Ofrece resistencia mecánica equilibrada, propiedades anticorrosión y maquinabilidad fina. Para entornos operativos con agua, aire comprimido, gas a baja presión y medios de aceite compatibles, el material de latón resiste la oxidación y la degradación lenta causada por el contacto con el medio a largo plazo. En comparación con algunas alternativas de aleaciones livianas, el cuerpo de válvula de latón calificado mantiene la estabilidad estructural bajo ciclos de presión de trabajo normales.

La precisión de fabricación decide directamente el rendimiento final del sellado. El mecanizado preciso del núcleo de la bola, el asiento de la válvula y la superficie de la rosca garantiza una perfecta combinación entre las piezas móviles. Una precisión de procesamiento deficiente provocará riesgos de fugas ocultos incluso si la materia prima cumple con los requisitos estándar. Los materiales del asiento del sello también desempeñan un papel importante, ya que soportan ciclos repetidos de apertura y cierre sin envejecimiento rápido ni deformación permanente.

Comparación de materiales de cuerpos de válvulas comunes

La selección del material debe coincidir con el medio de trabajo real y el entorno ambiental.Válvula de bola de latón completamente doblada a 90° con rosca externaadopta latón como material del cuerpo principal, dirigido a escenarios generales de plomería y control de fluidos mecánicos donde el riesgo de corrosión se mantiene dentro del alcance aceptable.

3. Escenarios de aplicaciones del mundo real

Los diferentes lugares de instalación plantean requisitos espaciales y funcionales únicos para las válvulas de bola de tipo angular. Cuando las tuberías deben girar 90 grados cerca de las interfaces de los equipos, esta válvula puede simplificar enormemente los esquemas generales de tuberías.

Sistemas de plomería residencial y comercial.

Las tuberías ocultas en la pared y los circuitos de suministro de agua debajo de gabinetes a menudo enfrentan espacios de instalación estrechos. El conjunto tradicional de válvula más codo ocupa demasiado espacio. La válvula curva integrada conecta la tubería de salida de pared y el equipo terminal directamente, reduciendo la cantidad de juntas. Se aplica a los puntos de cierre de las instalaciones sanitarias y a los ramales de suministro de agua dentro de los baños comerciales.

Circuitos de fluidos auxiliares de dispositivos mecánicos.

Los compresores de aire, los pequeños equipos de procesamiento y los sistemas de enfriamiento frecuentemente requieren un apagado local en posiciones de giro de 90 grados. Las interfaces de hilo externo se conectan directamente a los puertos de hilo del equipo. Los operadores pueden cortar el flujo del medio rápidamente para la depuración del equipo o el mantenimiento de rutina sin cerrar las tuberías principales del sistema.

Transferencia de fluidos industriales de servicio liviano

Los ramales de aire comprimido de los talleres y las redes de distribución de fluidos de baja presión necesitan puntos de cierre locales fiables. La dimensión compacta ayuda a organizar múltiples unidades de válvulas dentro de un espacio limitado en el gabinete del equipo. La estructura de paso total evita la restricción del flujo, lo cual es importante para mantener la eficiencia del sistema.

Para las condiciones de instalación mencionadas anteriormente,Válvula de bola de latón completamente doblada a 90° con rosca externaOfrece una solución integrada para satisfacer las demandas de cambio de dirección y apagado.

4. Guía práctica de instalación y montaje

Incluso las válvulas bien fabricadas pueden producir fugas o daños prematuros causados ​​por operaciones de instalación inadecuadas. Se deben seguir varios principios básicos durante el trabajo de montaje en campo.

Antes de la instalación formal, se debe completar una inspección visual. Verifique la superficie del cuerpo de la válvula, la sección de la rosca y el movimiento de la manija. Confirme que el núcleo de la bola gira suavemente durante todo su recorrido de apertura y cierre. Cualquier viruta de metal residual o suciedad dentro de la cavidad de la válvula debe eliminarse para evitar rayones en las superficies de sellado después de la puesta en servicio.

Para uniones de roscas externas, se necesita una aplicación adecuada de un material sellador de roscas adecuado. Evite enrollar demasiado la cinta selladora; de lo contrario, podrían entrar residuos en la cámara interior de la válvula y dañar los asientos de sellado. Al apretar las roscas, aplique fuerza en la posición hexagonal del cuerpo de la válvula, nunca gire toda la válvula agarrando la manija. Un torque excesivo agrietará el cuerpo de latón o dañará la estructura de la rosca interna.

Reserve espacio accesible para el movimiento de la manija después de la instalación. Asegúrese de que la manija no choque contra la pared, el gabinete o las tuberías adyacentes al girar 90 grados. Si la posición de la manija interfiere con los componentes circundantes, verifique si la estructura de la manija ajustable puede adaptar las condiciones de diseño locales.

Cabe señalar queNingbo Ming Da Hai Chen Metal Products Co., Ltd.proporciona consejos prácticos de montaje y documentos de referencia técnica para socios que implementan productos de válvulas roscadas de latón en diferentes entornos de proyectos.

5. Pruebas de rendimiento y consideraciones de servicio a largo plazo

Una vez completada la instalación, la inspección de presión y fugas representa un paso de validación necesario. Aumente gradualmente la presión del sistema en lugar de aplicar toda la presión al instante. Observe las posiciones de las conexiones de rosca y el área del vástago de la válvula para detectar fugas o generación de burbujas. Ejecute varios ciclos completos de apertura y cierre y verifique que la válvula pueda lograr un efecto de cierre completo bajo la presión de trabajo.

Durante el funcionamiento a largo plazo, la comprobación visual periódica ayuda a descubrir signos anormales tempranos. Preste atención a si en el interior de las tuberías fluyen partículas extrañas duras. Las impurezas granulares pueden rayar las superficies de sellado del núcleo de la bola y del asiento de la válvula y provocar gradualmente fugas internas. Si el medio contiene partículas sólidas, se pueden añadir dispositivos de filtrado adecuados.

La temperatura y presión de funcionamiento deben permanecer dentro del alcance definido por el producto. Exceder las condiciones de trabajo nominales acortará la vida útil y traerá riesgos de seguridad ocultos. Cuando el sistema se apaga por un período prolongado, opere periódicamente los ciclos de apertura y cierre de la válvula para mantener flexibles las piezas móviles.

La válvula de bola curvada integrada resuelve acertijos de diseño de tuberías del mundo real para innumerables proyectos de ingeniería. La cuidadosa selección de productos, la instalación estandarizada y la inspección rutinaria del estado trabajan en conjunto para mantener un rendimiento estable del control de fluidos para sistemas de tuberías en funcionamiento a largo plazo.
